DESCRIPCIÓN REGULADOR PARA EQUIPOS 1-10V RE PLA 010 DINUY.
- Regulador para el control de luminarias, fluorescencia o LED, con Reactancia o Driver regulable por señal 1-10Vcc.
- Control mediante pulsadores convencionales: pulsaciones cortas encienden/apagan y pulsaciones mantenidas regulan.
- Función Memoria: al encender con el pulsador, las luminarias vuelven al mismo nivel que tenían antes de haber sido apagadas.
- Formato pastilla. Montaje empotrado en caja de registro.
- Dispone de un relé que permite la desconexión física de las luminarias.
- Posibilidad de ajustar la velocidad de regulación mientras se mantiene accionado el pulsador.
- Fabricante: Dinuy.
CARACTERÍSTICAS TÉCNICAS
Referencia de producto | RE PLA 010 |
Tensión de Alimentación (V) | 230VCA |
Frecuencia (Hz) | 50/60 |
Consumo Propio | < 5W |
Canales de Salida | 1 |
Poder de corte del relé (A) | 5 |
Potencia máxima (VA) | 275 |
Tipo de Carga | Reactancia o Driver 1-10Vcc |
Máxima corriente de absorción por 1/10V (mA) | 500 |
Máxima corriente inyección por 1/10V (mA) | 250 |
Nº máximo de equipos | 125 |
Control | Pulsador |
Nº Máximo de Pulsadores luminosos | 0 |
Nº Módulos | 0 |
Tipo bornas de conexión | Tornillos imperdibles |
Sección de cable (mm2) | 2.5 |
Temperatura de almacenamiento (ºC) (min) | -30 |
Temperatura de almacenamiento (ºC) (max) | 70 |
Instalación | Caja de registro |
Temperatura de Funcionamiento (ºC) (min) | 0 |
Temperatura de Funcionamiento (ºC) (max) | 40 |
Protección Ambiental | IP20 según UNE 20324 |
De acuerdo a las Directivas | Baja Tensión 2014/35/EU; Compatibilidad Electromagnética 2014/30/EU; 2011/65/EU |
De acuerdo con la Norma | UNE-EN 60669-1:2018; UNE-EN 60669-2-1:2005, +erratum:2008, +/A1:2010, +/A12:2011; UNE-EN 60669-2-3:2007 |
DIMENSIONES

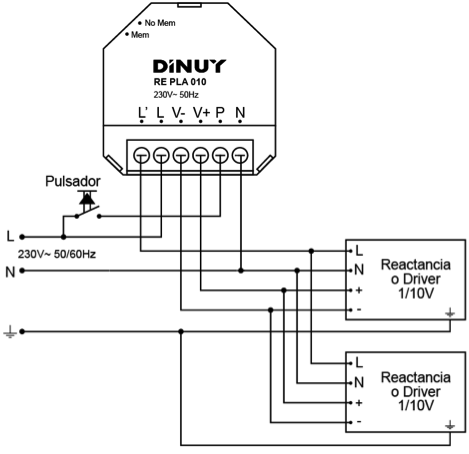

ESQUEMA DE INSTALACIÓN
