INTERRUPTOR DIFERENCIAL AUTORREARMABLE REC4-4P-40-30 TIPO A P26F21. CIRCUTOR

229,19 (IVA incluido)

Interruptor diferencial Autorrearmable REC4-4P-40-30 TIPO A P26F21. Circutor.

Ficha Técnica .

[icon color=”Extra-Color-1″ size=”regular” icon_size=”” image=”f.tecnica

DESCRIPCIÓN INTERRUPTOR DIFERENCIAL AUTORREARMABLE REC4- 4P -30-40 TIPO A P26F21. CIRCUTOR

El nuevo REC4 representa una evolución de su antecesor REC3 en cuanto a tamaño, manteniendo todas sus prestaciones. El equipo, ahora ocupa un espacio de tan solo 3 módulos, lo cual significa que se podrá instalar sin inconveniente alguno en cuadros eléctricos nuevos o existentes.

También se convierte en la solución ideal para cuadros con espacio limitado, sustituyendo la protección diferencial estándar (2 módulos) y el magneto-térmico (2 módulos) por el REC4 (3 módulos) y un magnetotérmico unipolar (1 módulo), también llamado DPN. De esta forma se logra incorporar la reconexión automática ocupando el mismo espacio, evitando ampliaciones del cuadro eléctrico.

REC4 cuenta adicionalmente con la posibilidad de anulación de la reconexión, seleccionando modo manual o automático, pudiendo precintarlo para evitar su manipulación durante labores de mantenimiento o una vez en funcionamiento.

Una vez instalado, dispone de indicadores LED para comprobar su estado (ON/disparado/en reconexión) en todo momento, de una manera rápida y visual.

Para asegurar la protección total de las personas, el dispositivo cuenta con un sistema de protección por aislamiento, el cual desactiva la reconexión automática en caso de que exista un contacto directo durante su manipulación, evitando de esta forma causar daño alguno durante su puesta en marcha o en labores de mantenimiento.

Su instalación es realmente sencilla, pues su tamaño compacto permite colocarlo como un diferencial corriente, y el usuario no necesita realizar ningún tipo de conexionado entre el interruptor y el motor, ya que queda completamente integrado en su envolvente.

APLICACIONES

Este producto se puede instalar en todas aquellas instalaciones eléctricas en las que se necesite una plena continuidad del servicio eléctrico ante situaciones imprevistas que provocan disparos de los diferenciales por causas ajenas al aislamiento eléctrico.

– Finalidad en sector viviendas, neveras, alarmas, puertas de garaje.
– Finalidad en sector servicios, climatización, cámaras frigoríficas, iluminación, sais, etc.
– Finalidad de sector industria, control de procesos productivos críticos.

APLICACIONES

Los diferenciales rearmables REC4, cumplen con todos los requisitos para los dispositivos de rearme automático de uso doméstico y análogo expuestos en la Norma EN 50557.

INSTALACIÓN

INTERRUPTOR DIFERENCIAL AUTORREARMABLE REC4-4P-40-30 TIPO A P26F21. CIRCUTOR 1

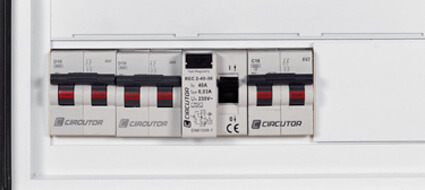

1 PASO – Desconectar el interruptor general de la instalación (IGA). Es importante no manipular los circuitos de tensión.

INTERRUPTOR DIFERENCIAL AUTORREARMABLE REC4-4P-40-30 TIPO A P26F21. CIRCUTOR 2

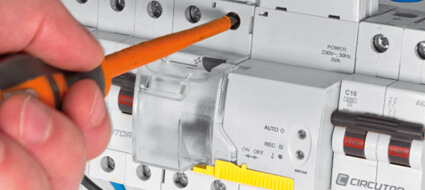

2 PASO – Desembornar el interruptor diferencial que tengamos instalado. Substituirlo por el nuevo interruptor rearmable REC4. Embornar la entrada y la salida del interruptor. Y listo.

INTERRUPTOR DIFERENCIAL AUTORREARMABLE REC4-4P-40-30 TIPO A P26F21. CIRCUTOR 3

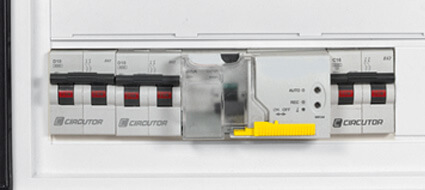

3 PASO – Por último, solo falta conectar el IGA. Para verificar el correcto funcionamiento de nuestro REC4 antes de volver a montar la tapa de protección del cuadro eléctrico, tenemos que pulsar la tecla TEST. Finalmente una vez hecho la prueba anterior, montamos la tapa de protección del cuadro eléctrico y listo.

Fabricante: Circutor.



CARACTERÍSTICAS TÉCNICAS

PROTECCIÓN
Tipo: Clase A.
Sensibilidad: 30mA.
Retardo al disparo: Instantáneo.
Corriente nominal: 40A.
Número de polos: 4 polos.
Test: Pulsador incorporado en el interruptor.
Reset: Mecanismo en el frontal del motor que permite ON/OFF.
Elemento de corte asociado: Interruptor diferencial.

RECONEXIÓN
Modo de reconexión: Tiempo.
Número de reconexiones: 3 reconexiones.
Tiempo entre reconexiones: 3, 20, 180 segundos.
Tiempo de puesta a cero del contador de reconexiones: 10, 20, 60 segundos.
Anulación de la reconexión: Mecanismo en el frontal del motor que permite ON/OFF. Precintable.

CARACTERÍSTICAS ELÉCTRICAS
Número de polos/Tensión de servicio: 2 polos / 230 Vc.a.
Alimentación auxiliar: 230 Vc.a. +-20% 50/60Hz.
Contactos de salida de los relés: 250 Vc.a. 130mA.
Temperatura de uso: -25ºC…+55 ºC.

CARACTERÍSTICAS MECÁNICAS
Fijación: Carril DIN 46277 (EN 50022).
Dimensiones: 3 módulos.
Peso: 296 gr.
Grado de protección: IP20.
Normas: IEC 61008-1, EN 50557.

Si necesita diferentes interruptores visite nuestra sección.

Información adicional

Fabricante

EAN-GTIN

8400007194252
